Фланцевые трубы и фитинги

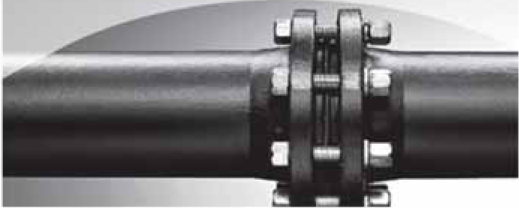

Фланцевые соединения обеспечивают герметичность и прочность конструкций, а также простоту сборки и разборки.

К достоинствам фланцевых соединений следует отнести возможность монтажа трубопроводов малых и больших диаметров, применимость для арматуры из различных материалов, также возможность многократного использования. Фланцевые соединения также используются для вертикальных трубопроводов и наружных прокладок трубопроводов.

PN10

Dn	Толщина стенок трубы(птп)	Вес трубы с ЦПП кг/метр	Вес фланца кг/штука
80	6,0	15,27	4,7
100	6,0	19,27	5,4
125	6,0	24,00	7,5
150	6,0	27,45	8
200	6,3	39,45	11,8
250	6,8	52,18	16,2
300	6,2	55,27	20
350	6,3	68,18	31,5
400	6,5	81,45	33
500	7,5	114,73	42,3
600	8,7	156,18	55,45
700	8,8	186,91	87,5
800	9,6	228,73	107
900	10,6	280,73	130
1000	11,6	338,36	157,2

PN16

Dn	Толщина стенок трубы(тт)	Вес трубы с ЦПП кг/метр	Вес фланца кг/штука
80	6,0	15,27	4,7
100	6,0	19,27	5,4
125	6,0	24,00	7,5
150	6,0	27,45	8
200	6,3	39,45	12
250	6,8	52,18	16,65
300	6,2	55,27	20,3
350	6,3	68,18	31,5
400	6,5	81,45	36,5
500	7,5	114,73	63,45
600	8,7	156,18	90,5
700	8,8	186,91	96
800	9,6	228,73	114,6
900	10,6	280,73	139
1000	11,6	338,36	187

PN25

Dn	Толщина стенок трубы(птп)	Вес трубы с ЦПП кг/метр	Вес фланца кг/штука
80	6,0	15,27	4,7
100	6,0	19,27	7
125	6,0	24,00	7,8
150	6,0	27,45	8,75
200	6,3	39,45	16,8
250	6,8	52,18	21,8
300	6,2	55,27	28
350	6,3	68,18	43,5
400	6,5	81,45	54,2
500	7,5	114,73	81,7
600	8,7	156,18	110
700	8,8	186,91	138
800	9.6	228.73	178
900	10.6	280.73	200
1000	11.6	338.36	252

Таблица 1.

Dn	Толщина стенок трубы(птп)	Вес трубы с ЦПП кг/метр	Вес фланца кг/штука
80	6,0	15,27	4,7
100	6,0	19,27	5,4
125	6,0	24,00	7,5
150	6,0	27,45	8
200	6,3	39,45	11,8
250	6,8	52,18	16,2
300	6,2	55,27	20
350	6,3	68,18	31,5
400	6,5	81,45	33
500	7,5	114,73	42,3
600	8,7	156,18	55,45
700	8,8	186,91	87,5
800	9,6	228,73	107
900	10,6	280,73	130
1000	11,6	338,36	157,2

Таблица 2.

Dn	Толщина стенок трубы(тт)	Вес трубы с ЦПП кг/метр	Вес фланца кг/штука
80	6,0	15,27	4,7
100	6,0	19,27	5,4
125	6,0	24,00	7,5
150	6,0	27,45	8
200	6,3	39,45	12
250	6,8	52,18	16,65
300	6,2	55,27	20,3
350	6,3	68,18	31,5
400	6,5	81,45	36,5
500	7,5	114,73	63,45
600	8,7	156,18	90,5
700	8,8	186,91	96
800	9,6	228,73	114,6
900	10,6	280,73	139
1000	11,6	338,36	187

Таблица 3.

Dn	Толщина стенок трубы(птп)	Вес трубы с ЦПП кг/метр	Вес фланца кг/штука
80	6,0	15,27	4,7
100	6,0	19,27	7
125	6,0	24,00	7,8
150	6,0	27,45	8,75
200	6,3	39,45	16,8
250	6,8	52,18	21,8
300	6,2	55,27	28
350	6,3	68,18	43,5
400	6,5	81,45	54,2
500	7,5	114,73	81,7
600	8,7	156,18	110
700	8,8	186,91	138

Electrosteel производит фланцевые трубы в трех исполнениях т.е.: Трубы с приварными фланцами Трубы с резьбовыми фланцами

Цельнолитые фланцевые трубы в расходуемые модели

Тип фланцевой трубы	Тип фланцевой трубы	Номинальное давление
Сварные фланцевые трубы
Фланцы свариваются с обеих сторон тела трубы	Диаметр от 80 до 1 ООО мм, длина — до 5,5 м	PN 10, PN 16 (а также PN 25 под заказ)
Трубы с резьбовыми фланцами
Фланцы навинчиваются с обеих сторон тела трубы	Диаметр от 80 до 300 мм, длина — до 5,5 м	PN 10
Трубы с литыми фланцами
Фланцевая труба отливается как единое целое с помощью пере во го метода литья с расходуемой моделью	Диаметр от 80 до 600 мм, длина — до 5,5 м	PN 10,PN 16,PN 25

Предлагается широкий ассортимент внутренних и наружных покрытий,предназначенных для разнообразных типов жидкости и различных сфер применения. Ниже приведены наиболее распространенные сочетания покрытий для антикоррозионной защиты с рекомендациями по применению.

Использование труб в различных средах	Внутреннее покрытие	Наружное покрытие
Стандартные изделия для перекачки воды	Цементно-песчаное покрытие	Битумное покрытие поверх цинкового покрытия
Высококоррозийная среда	Цементно-песчаное покрытие	Синее эпоксидное покрытие поверх цинкового покрытия
Применение в канализационных системах	Цементно-песчаное покрытие из высокоглиноземистого цемента	Красное эпоксидное покрытие поверх цинкового покрытия
